Panme là gì? Phân loại, cấu tạo và hướng dẫn sử dụng Panme hiệu quả

Đăng bởi Nguyễn Công Đoàn vào lúc 26/07/2023

Panme hay thước Panme là một thiết bị cơ khí đặc biệt được sử dụng rộng rãi trong ngành công nghiệp cơ khí để đo đường kính và kích thước của các chi tiết có hình dạng tương tự hình trụ, hình ống hoặc lỗ. Với tính năng đo đạc vượt trội, Panme đã trở thành công cụ không thể thiếu trong việc đo độ mỏng dày của phôi, đường kính bên ngoài và bên trong các trục, cũng như đo độ sâu của các khe và rãnh.

DANH MỤC

1. Panme là gì?

2. Cấu tạo Panme

3. Phân loại của Panme

   3.1. Phân loại Panme theo công dụng

   3.2. Phân loại Panme theo bước ren

   3.3. Phân loại theo cách hiển thị kết quả đo

4. Cách sử dụng Panme

5. Cách đọc kích thước đo thước Panme chính xác

6. Ứng dụng của Panme

7. Bảo quản Panme

1. Panme là gì?

Panme là một thiết bị đặc biệt được sử dụng trong ngành công nghiệp cơ khí để đo đường kính và kích thước của các chi tiết có hình dạng tương tự hình trụ, hình ống hoặc lỗ. Với khả năng đo đạc vượt trội, Panme đã trở thành công cụ không thể thiếu trong việc đo độ mỏng dày của phôi, đường kính bên ngoài và bên trong các trục, cũng như đo độ sâu của các khe và rãnh...

panme là gì

Panme là một công cụ đo phổ biến trong công nghiệp cơ khí

2. Cấu tạo của Panme

Panme có cấu tạo khá đơn giản, gồm những bộ phận sau đây:

  • Đầu đo tĩnh
  • Đầu đo di động
  • Vít hãm/ chốt khoá
  • Thước chính
  • Thước phụ
  • Núm vặn/tay xoay
  • Khung

Panme có nhiều cỡ: 0 – 25 mm, 25 – 50 mm, 50 – 75 mm, 75 – 100 mm, 100 – 125 mm, 125 – 150 mm… Đơn vị đo lường thường là mm hoặc inch.

Bạn có thể tham khảo sản phẩm Panme tại đây

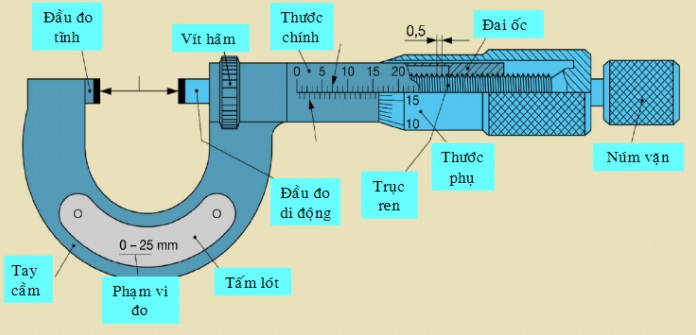

cấu tạo của panme

Panme có cấu tạo gồm nhiều vạch đo và điều chỉnh để đo chính xác hơn

3. Phân loại của Panme

3.1. Phân loại Panme theo công dụng

Panme đo ngoài (Outside Micrometer): Đây là một loại Panme được thiết kế để đo kích thước bên ngoài của các vật thể như hình cầu, dây, trụ hoặc khối. Nó có thể đo đường kính, chiều dài, chiều rộng hoặc chiều cao của các vật thể này. Để sử dụng, bạn đặt Panme lên vật thể cần đo và sử dụng cơ cấu kẹp để giữ chặt Panme. Sau đó, bạn đọc kết quả trên thước đo để biết kích thước của vật thể.

Panme đo ngoài được thiết kế để đo các kích thước bên ngoài

Panme điện tử đo ngoài Mitutoyo 324-252-30 (25 - 50 mm) được thiết kế để đo các kích thước bên ngoài

Panme đo trong (Inside Micrometer): Đây là loại Panme thường được sử dụng để đo đường kính của các lỗ. Nó được thiết kế với một bộ cặp càng để giữ ổn định Panme trong lỗ, và có một bộ chỉ số dùng để đo kích thước bên trong của lỗ đó. Bạn có thể điều chỉnh cặp càng để đảm bảo việc đo đạt được độ chính xác cao. Sau đó, bạn sẽ đọc kết quả trên chỉ số để biết kích thước chính xác của lỗ.

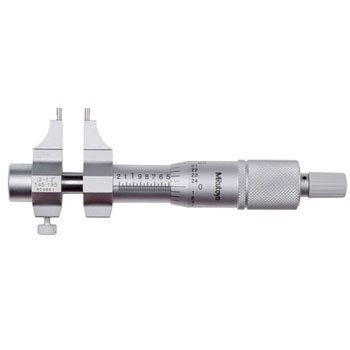

Panme đo trong dùng để đo đường kính của các lỗ bên trong

Panme đo trong Mitutoyo 145-187 (50-75mm) dùng để đo đường kính của các lỗ bên trong

Panme đo sâu (Depth Micrometer): Đây là loại Panme được thiết kế để đo chiều sâu của các rãnh hoặc các gối trục. Nó có một que đo dài để đưa vào rãnh hoặc gối trục, và một bộ chỉ số để đo đạc chiều sâu. Bạn có thể điều chỉnh que đo để đo đạc chiều sâu chính xác của chi tiết. Khi que đo chạm đến điểm cuối cùng, bạn sẽ đọc kết quả trên chỉ số để biết chiều sâu của rãnh hoặc gối trục.

Panme đo sâu chuyên dụng để đo chiều sâu của mẫu

Panme đo sâu chuyên dụng để đo chiều sâu của mẫu

3.2. Phân loại Panme theo bước ren

Thước panme có bước ren 1mm: Thước phụ với thang chia vòng ra thành 100 phần. Loại này cho kết quả đo chính xác cao, tuy nhiên do phần thân lớn và nặng, hiếm khi được sử dụng.

Thước panme có bước ren 0.5mm: Thước phụ của loại này có thang chia vòng ra thành 50 phần. Đây là loại thước Panme thông dụng hiện nay.

3.3. Phân loại theo cách hiển thị kết quả đo

  • Panme cơ khí: Loại thước này sử dụng các vạch và số trên thước đo để biểu thị kết quả đo. Người dùng cần biết cách đọc và hiểu các vạch và số trên thước để xem kết quả đo. Mặc dù có thể yêu cầu một số kỹ năng đọc, nhưng Panme cơ khí có phạm vi đo rộng và thường đáng tin cậy trong sử dụng.

Panme cơ khí đo ngoài Mitutoyo 104-139A (0-100mm) được sử dụng đo bằng tay và đọc chỉ số bằng thủ công

Panme cơ khí đo ngoài Mitutoyo 104-139A (0-100mm) được sử dụng đo bằng tay và đọc chỉ số bằng thủ công

  • Panme điện tử: Loại thước này hiển thị kết quả đo trực tiếp trên màn hình điện tử. Việc sử dụng thước này rất dễ dàng và cho kết quả một cách nhanh chóng và chính xác. Người dùng không cần phải bỏ công đọc các vạch hay số, mà chỉ cần đọc kết quả trên màn hình.

Panme điện tử đo ngoài Mitutoyo 293-341-30 (25-50mm/1-2'') hiển thị kết quả đo lên màn hình tiện lợi

Panme điện tử đo ngoài Mitutoyo 293-341-30 (25-50mm/1-2'') hiển thị kết quả đo lên màn hình tiện lợi

  • Panme đồng hồ: Loại này tích hợp một mặt đồng hồ chỉ thị kim để đọc kết quả đo. Mặc dù người dùng cần có khả năng đọc các chỉ số trên mặt đồng hồ, nhưng panme đồng hồ có phạm vi đo rộng, độ chính xác tương đối cao và giá thành phải chăng. Loại này thích hợp cho các đo lường cần độ chính xác cao và không yêu cầu kết quả kỹ thuật số.

Panme đồng hồ đo ngoài Mitutoyo 510-121 (0 - 25mm) sử dụng đồng hồ có chỉ thị kim để đọc kết quả đo

Panme đồng hồ đo ngoài Mitutoyo 510-121 (0 - 25mm) sử dụng đồng hồ có chỉ thị kim để đọc kết quả đo

4. Cách sử dụng Panme

Bước 1: Kiểm tra độ chính xác của thiết bị trước khi tiến hành đo.

Trước khi tiến hành đo, hãy kiểm tra kỹ bề mặt ngoài của Panme để xác định xem có bị mòn hoặc sứt mẻ không, bởi nếu đầu đo bị mòn hoặc sứt mẻ, kết quả đo sẽ không chính xác. Hãy vệ sinh bề mặt đo để tránh bụi bặm bám vào.
Ngoài ra, hãy kiểm tra điểm 0 của Panme trước khi đo, bởi nếu điểm 0 bị lệch, kết quả đo cũng sẽ không chính xác.

Bước 2: Tiến hành đo

  • Trước khi tiến hành đo, hãy kiểm tra lại một lần nữa xem Panme có thực sự chuẩn xác hay không.Chỉnh Panme về số 0. Sau đó, hãy vặn nút vặn để đầu đo di động đi tới một kích thước lớn hơn kích thước của chi tiết cần đo.
  • Áp đầu đo sát vào mặt chuẩn cạnh cần đo, sau đó vặn nút vặn để đầu đo di động tiếp xúc với mặt chi tiết cần đo (Hãy đảm bảo rằng đầu đo tiếp xúc vuông góc với kích thước cần đo, nếu đo đường kính thì đầu đo phải nằm trên đường kính khía cạnh).
  • Hãy giữ cho đường tâm của hai mỏ đo trùng với kích thước vật cần đo. Trong trường hợp cần lấy Panme ra khỏi vị trí đo, hãy vặn đai ốc hãm (chốt hãm) để giữ chặt đầu đo di động trước khi thực hiện việc này.
  • Đọc kết quả đo dựa vào mép thước động. Dựa vào vạch chuẩn trên thước chính để đọc phần trăm “mm” trên thước phụ (giá trị mỗi vạch là 0.01 mm).

5. Cách đọc kích thước đo thước Panme chính xác

Để xác định kích thước của chi tiết đã đo bằng Panme cơ khí, ta dựa vào vị trí của phần nguyên trên thước đo. Phần nguyên là phần thước chính nằm bên trái mép ống động. Ta kiểm tra số thứ tự vạch trên ống động và xem nó trùng với đường chuẩn trên ống cố định ở đâu. Sau đó, lấy số thứ tự vạch đó nhân với độ chính xác của Panme để được giá trị phần lẻ. Kết quả này được cộng với phần nguyên để thu được giá trị kích thước cần đo.

Đối với Panme điện tử, kết quả đo được hiển thị trực tiếp trên màn hình không cần phải tính toán. Điều này giúp rút ngắn thời gian đo và loại bỏ các bước tính toán phụ. Đây là một ưu điểm quan trọng của Panme điện tử và giúp nó trở thành lựa chọn phổ biến trong nhiều ứng dụng.

Giả sử, bạn muốn đo đường kính của một chi tiết hình trụ bằng Panme cơ khí. Bạn sử dụng Panme bên ngoài và thực hiện các bước sau:

  • Đặt chi tiết hình trụ vào giữa móc kẹp của Panme.
  • Sử dụng cơ cấu kẹp để giữ chặt Panme vào chi tiết.

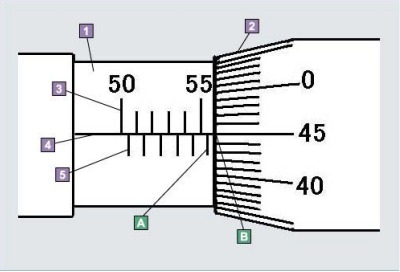

Để đọc kết quả ở chỗ A và B, ta cần lưu ý hai điều sau:

  • Điều thứ nhất: trên thước chính, mỗi vạch đại diện cho 1 mm, và mỗi vạch nhỏ ở dưới trục chính đại diện cho 0.5 mm. Đơn vị của thước chính là mm.
  • Điều thứ hai: trên thước phụ, có 50 vạch từ 0 đến 50. Mỗi vạch tương ứng với 0.01 mm. Khi thước phụ quay một vòng, tương đương với 0.50 mm, và quay hai vòng, tương đương với 1 mm (nhớ là hai vòng bằng 1 mm nhé).

Đọc kích thước đo băng thước Panme cơ khí

Trên thước panme có thước chính, thước phụ, hiển thị số và vạch theo hai chiều. Và cách đọc panme cũng khá đơn giản với cách tính và đọc như sau:

L = A + B + C

  • L là kích thước chi tiết đo tính bằng milimet;
  • A là phần nguyên đọc từ vạch 0 đến vạch sát mép ống quay trên thước chính;
  • B là phần thập phân 50 mm trên thước chính nếu ống quay nằm chính hoặc quá vạch nửa;
  • C là phần trăm milimet nằm trên thước phụ, sau đó nhân với hệ số 0.01.

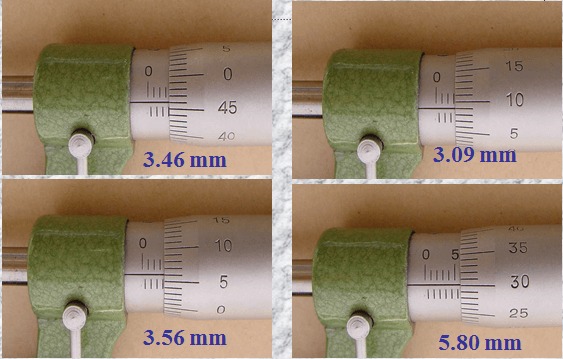

Đọc kích thước một cách dễ dàng bằng Panme


Đọc kích thước một cách dễ dàng bằng Panme

Đây là một ví dụ nhỏ để giúp bạn hiểu cách sử dụng Panme cơ khí để đo kích thước. Tùy vào loại và ứng dụng cụ thể, việc sử dụng và tính toán có thể có một số biến thể khác.

6. Ứng dụng của Panme

Panme được sử dụng để đo các chi tiết như piston, kích thước phanh dĩa, trục khuỷu, kích thước xi-lanh, độ sâu của lỗ khoan,... Với khả năng đo đối tượng có kích thước rất nhỏ và độ chính xác cao, Panme trở thành công cụ lý tưởng trong các công việc cần độ chính xác cao.
Nếu bạn muốn tìm hiểu về các loại Panme, hãy liên hệ với chúng tôi.

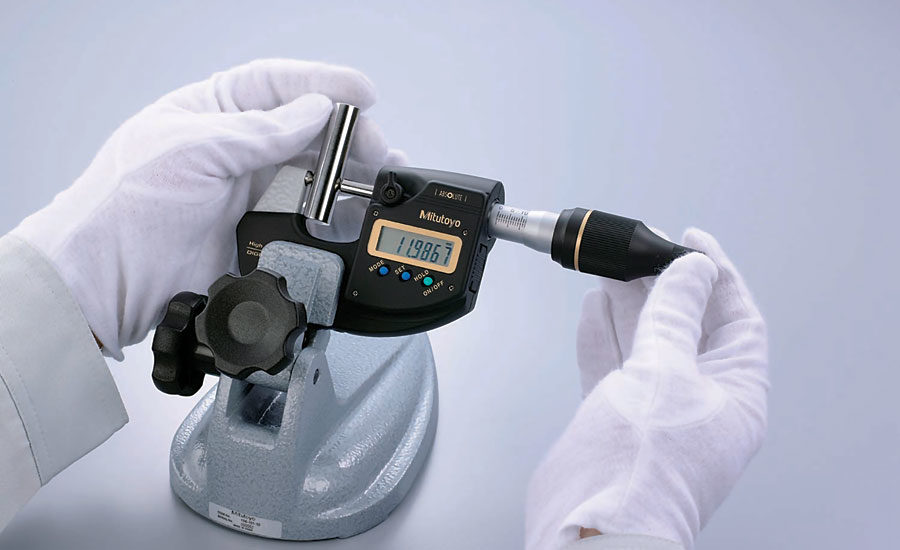

thước panme có nhiều ứng dụng

Thước panme dùng để đo các chi tiết như piston, kích thước phanh dĩa, xi lanh,...

7. Hướng dẫn bảo quản Panme

Có các quy tắc sau đây để bảo quản và sử dụng Panme một cách đúng cách:

  • Không sử dụng Panme để đo các mặt thô, bẩn hoặc có vật liệu nặng. Điều này có thể làm hỏng Panme hoặc làm mất độ chính xác của nó.
  • Không dùng Panme để đo các vật đang quay, vì nó có thể gây tai nạn và làm hỏng cả Panme và vật đo.
  • Khi đo, hạn chế việc ép mạnh hai mỏ đo vào vật cần đo. Điều này có thể làm biến dạng vật cần đo và dẫn đến kết quả sai lệch.
  • Nên đọc kết quả đo ngay khi Panme còn đang kẹp giữ chi tiết, thay vì lấy nó ra khỏi chi tiết rồi mới đọc. Điều này giúp tránh sai số do sự di chuyển và đảm bảo độ chính xác của kết quả.
  • Luôn giữ sạch sẽ Panme bằng cách lau chùi sau khi sử dụng. Tránh để bụi, nước bẩn hoặc các chất khác bám vào Panme, vì nó có thể làm giảm độ chính xác và gây hỏng.
  • Để bảo đảm Panme chạy trơn tru và có độ bền cao, nên sử dụng dầu tra panme. Dầu này giúp làm mượt cơ cấu và bảo vệ Panme khỏi rỉ sét.



Với khả năng đo đối tượng có kích thước rất nhỏ và độ chính xác cao, Panme trở thành công cụ lý tưởng trong các công việc cần độ chính xác cao. Việc sử dụng Panme giúp tăng hiệu suất và chất lượng sản phẩm trong ngành công nghiệp cơ khí.

Hãy liên hệ với chúng tôi để tìm hiểu thêm về các loại Panme. Với cam kết làm việc chuyên nghiệp và tận tâm, IST sẽ mang đến cho khách hàng sản phẩm chất lượng tốt nhất với giá cả hợp lý và đảm bảo giao hàng đúng tiến độ.
